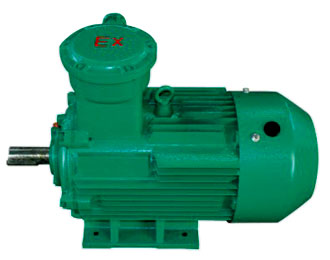

防爆電機它的獨特之處就在于它可以隔爆、防爆。防爆電機設計的獨特性使得它可以在一些特殊的場合使用。防爆電機的隔爆也是有簡單的隔爆演變?yōu)樵絹碓綄I(yè)的、針對性很強的適用于不同場所的電機，今天南洋防爆為您介紹防爆電機的隔爆結構。
軸承套隔爆結構
軸承套隔爆結構是軸承內蓋隔爆結構衍變而來的，軸承套與軸組成隔爆結合面以外，還與端蓋的連接處也有組成隔爆結合面，由于軸承套內有軸承室，因此機械加工的要求必須使軸承室與兩個隔爆面，即三哥圓柱面處在同一中心線上。
軸承內蓋隔爆結構
隨著現代冶金、石化、煤礦工業的發展 ，對隔爆型電動機的設計及制造技術的要求也越來越高。對隔爆型電動機的隔爆結構而言，軸承內蓋隔爆結構是一種比較簡單的隔爆結構。軸承內蓋與端蓋和軸組成隔爆接合面，而軸承內蓋與軸的配合必須是間隙配合，以便使轉子運轉自由，隔爆型電動機對此間隙的要求十分嚴格。針對不同的隔爆等級的電動機，其間隙大小接合面長度有所不同，即隔爆等級越高，間隙越小等。總體來說，此種隔爆結構簡單，機械加工及裝配都比較容易這種結構的應用也比較廣泛。
軸承內蓋、曲路環、軸承套組合隔爆結構
軸承內蓋與軸、曲路環、軸承套與軸承內蓋、端蓋分別組成隔爆接合面。而且曲路環含在軸承內蓋的內側，并與其具有相對運轉。由于此種結構較為復雜，零部件個數較多，公差積累所形成的偏差較大，所以對零件的加工要求相對較為嚴格。
端蓋式隔爆結構
端蓋式隔爆結構也叫端蓋連軸承內蓋或端蓋連軸承外蓋的隔爆結構，是與軸承內蓋貨軸承外蓋設計為一體。此結構省去了端蓋與軸承、外蓋連接部位的隔爆面的機械加工與安裝，減少中間環節，機械加工較為方便，但這種結構電機的拆裝較為困難，拆卸端蓋時，需要將軸承一起拆下來。
